Tekerlek Göbeği Diferansiyel Basınçlı Döküm Kalıbı Nedir ve Nasıl Çalışır?

Sürekli gelişen otomotiv üretimi dünyasında hassas mühendislik ve maliyet verimliliği hayati öneme sahiptir. Herhangi bir aracın süspansiyon ve tekerlek aksamındaki en kritik bileşenlerden biri tekerlek göbeği . Tekerlek göbeği, tekerlek ile araç arasında bağlantı noktası görevi görerek düzgün dönüş ve yük aktarımı sağlar. Bu nedenle tasarımı ve üretimi katı performans ve güvenlik standartlarını karşılamalıdır. Bunu başarmak için modern üretim teknikleri diferansiyel basınçlı döküm tekerlek göbeklerinin yapılma biçiminde devrim yarattı.

Diferansiyel Basınçlı Döküm Nedir?

Tekerlek göbeği diferansiyel basınçlı döküm kalıplarının ayrıntılarına dalmadan önce, ne anlama geldiğini anlamak önemlidir. diferansiyel basınçlı döküm (DPC) öyle.

Diferansiyel Basınçlı Döküm Açıklaması

Diferansiyel basınçlı döküm metalleri yüksek hassasiyetle ve mükemmel mekanik özelliklerle dökmek için kullanılan özel bir tekniktir. Bu işlemde erimiş metal basınç kullanılarak bir kalıba bastırılır. Bu yöntemin temel farklılığı, bir basınç farkı içermesidir; esasen kalıp boşluğu ile çevre arasındaki basınç farkıdır.

Geleneksel yerçekimi döküm yöntemlerinde, erimiş metal, kalıp boşluğunu doldurmak için yerçekimine güvenilerek bir kalıba dökülür. Tersine, diferansiyel basınçlı döküm Erimiş metalin akışını arttırmak için kontrollü hava basıncı (pozitif veya negatif) kullanır, kalıbın tamamen doldurulmasını sağlar ve hava cepleri, boşluklar ve büzülme gibi kusurların olasılığını azaltır.

Diferansiyel Basınçlı Döküm Nasıl Çalışır?

Diferansiyel basınçlı döküm işlemi şu şekilde çalışır:

Kalıp Hazırlama : Kalıp, hava sızıntısını önlemek için mühürlendiği bir basınç odasının içine yerleştirilir.
Erimiş Metal Enjeksiyonu : Erimiş metal basınç altında kalıba enjekte edilir, bu sayede kalıbın en karmaşık kısımlarının bile eşit ve boşluksuz doldurulması sağlanır.
Basınç Altında Katılaşma : Metal soğuyup katılaştıkça kalıp içindeki basınç, düzgün metal akışının korunmasına yardımcı olur ve soğutma işlemi sırasında kusurları önler.
Kalıp Temizleme : Metal katılaştıktan sonra kalıp açılarak döküm parçası çıkarılır. Diferansiyel basınç, parçanın sağlam ve kaliteli olmasını sağlar.

Diferansiyel basınçlı dökümün temel faydaları, yüksek boyutsal doğruluk, daha az kusur ve geliştirilmiş mekanik özelliklere sahip parçalar oluşturma yeteneğidir. Bu avantajlar, onu özellikle tekerlek poyraları gibi karmaşık bileşenlerin üretimi için çok uygun hale getirir.

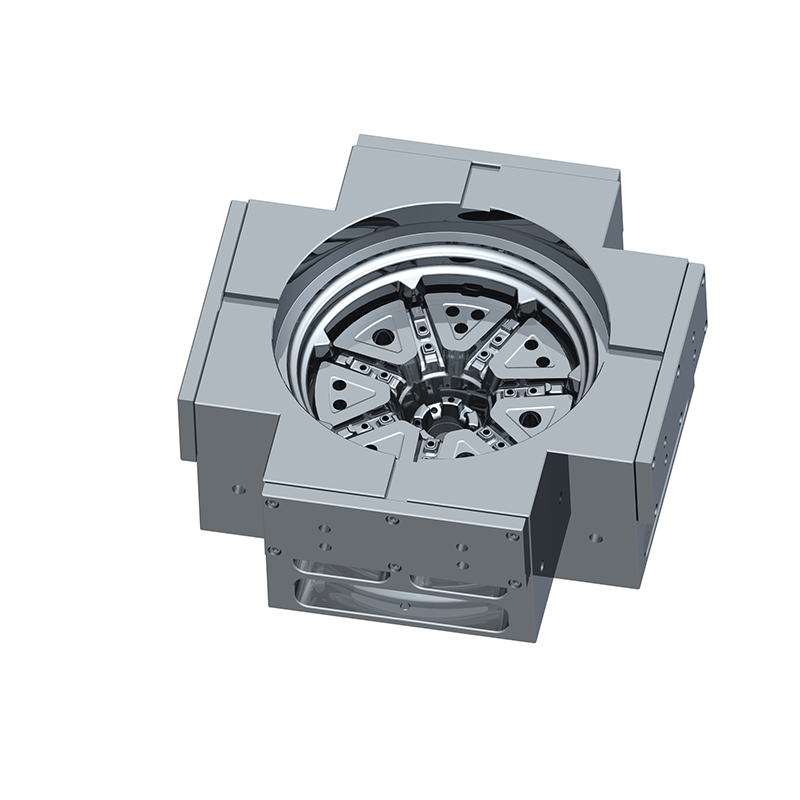

Tekerlek Göbeği Diferansiyel Basınçlı Döküm Kalıbı Nedir?

A tekerlek göbeği differential pressure casting mold tekerlek göbekleri oluşturmak amacıyla diferansiyel basınçlı döküm işlemi için kullanılan özel olarak tasarlanmış bir kalıptır. Tekerlek poyraları, tekerlek ile aks arasında arayüz sağlayan, araçlardaki entegre bileşenlerdir. Tekerlek poyralarının frenleme, dönüş ve hızlanma gibi önemli mekanik gerilimlere dayanması gerektiğinden, bunların hassas geometrilere sahip yüksek mukavemetli malzemelerden yapılmış olması çok önemlidir.

Tekerlek Göbeği Kalıbının Tasarımı ve Özellikleri

Tekerlek poyraları için diferansiyel basınçlı dökümde kullanılan kalıp, detaylara titizlikle dikkat edilerek tasarlanmıştır. Hem erimiş metalin yüksek sıcaklıklarına hem de döküm işlemindeki basınçlara dayanabilen yüksek mukavemetli malzemelerden yapılmıştır. Kalıbın tasarımı tipik olarak cıvata delikleri, karmaşık yüzeyler ve merkezi yatak arayüzü dahil olmak üzere tekerlek göbeğinin nihai şeklini ve boyutunu yansıtacaktır.

Bir tekerlek göbeği diferansiyel basınçlı döküm kalıbının bazı önemli tasarım özellikleri şunları içerir:

Basınç Odası : Kalıp, erimiş metali kalıba itmek için gerekli basınç farkını oluşturabilen bir basınç odasında bulunur.
Havalandırma Sistemi : Özenle tasarlanmış havalandırma sistemi, dolum işlemi sırasında gazların ve havanın kalıp boşluğundan dışarı atılmasını sağlayarak hataların önlenmesini sağlar.
Soğutma Kanalları : Kalıp, metalin soğuma sürecini düzenleyen gömülü soğutma kanallarına sahip olacaktır; bu, çatlama veya eğrilme gibi kusurları önlemek için hayati öneme sahiptir.
Fırlatma Mekanizması : Tekerlek göbeği soğuyup katılaştıktan sonra, parçanın kalıptan zarar görmeden çıkarılması için bir çıkarma mekanizması kullanılır.

Kalıp aynı zamanda yüksek hassasiyetle tasarlanmıştır; çünkü tekerlek göbekleri genellikle parçaların aracın süspansiyon sisteminde doğru şekilde çalışması için korunması gereken sıkı toleranslara sahiptir.

Tekerlek Göbeği Diferansiyel Basınçlı Döküm Kalıbı Nasıl Çalışır?

Bir operasyonu tekerlek göbeği differential pressure casting mold dikkatle kontrol edilen bir dizi adımı takip eder. Bu adımlar, son tekerlek göbeğinin araçlardaki uygulaması için gereken güce, dayanıklılığa ve boyutsal doğruluğa sahip olmasını sağlamak için gereklidir. Sürecin nasıl geliştiğine daha derinlemesine bakalım.

1. Kalıp Hazırlama

Döküm işlemine başlamadan önce kalıbın uygun şekilde hazırlanması gerekir. Bu, döküm işlemine müdahale edebilecek herhangi bir kusur olmadığından emin olmak için kalıbın temizlenmesini ve incelenmesini içerir. Ek olarak kalıp, döküm parçasının soğuduktan sonra çıkarılmasına yardımcı olan bir ayırıcı madde ile kaplanır. Bu kaplama ayrıca erimiş metalin kalıbın yüzeylerine yapışmasını önleyerek kusur olasılığını azaltır.

Daha sonra kalıp içerisine yerleştirilir. basınç odası , sıkıca kapatıldığı yer. Bu adım, erimiş metali kalıp boşluğuna itecek basınç farkını oluşturmak için çok önemlidir.

2. Erimiş Metal Enjeksiyonu

Kalıp basınç odasına sabitlendikten sonra, erimiş metal (genellikle alüminyum, magnezyum veya diğer yüksek mukavemetli metaller gibi bir alaşım) kalıp boşluğuna enjekte edilir. Diferansiyel basınçlı döküm prosesinde erimiş metal, kontrollü hava basıncı kullanılarak kalıba itilir. Bu fark basıncı erimiş metalin eşit şekilde akmasını ve ince duvarlar ve cıvata delikleri veya oluklar gibi karmaşık geometriler dahil olmak üzere kalıbın tüm parçalarını doldurmasını sağlamak için dikkatli bir şekilde yönetilir.

Basınç, metalin kalıbı tamamen ve eşit bir şekilde doldurmasını sağlar. Eksik kalıp doldurma, nihai üründe boşluklar veya zayıf noktalar gibi kusurlara yol açabileceğinden bu kritik bir adımdır. Kontrollü basınç bu sorunların en aza indirilmesini sağlar.

3. Basınç Altında Katılaşma

Erimiş metal kalıba enjekte edildikten sonra soğumaya ve katılaşmaya başlar. fark basıncı Katılaşma sırasında muhafaza edilen ısı, metalin eşit şekilde soğumasını sağlayarak çatlak veya eğrilme gibi kusurların oluşmasını önler. Basınç ayrıca metalin kalıp boşluğunda sıkı bir şekilde paketlenmesini sağlayarak yoğun, sağlam bir nihai ürün sağlar.

Soğutma işlemi şu şekilde yönetilir: soğutma kanalları kalıba gömülür. Bu kanallar, erimiş metalin katılaşma hızını kontrol etmek için soğutucuyu dolaştırır. Tekerlek göbeğinin sağlamlığını ve bütünlüğünü tehlikeye atabilecek iç gerilimleri veya düzensiz katılaşmayı önlemek için uygun soğutma şarttır.

4. Kalıp Açma ve Parça Çıkarma

Tekerlek göbeği katılaştıktan sonra kalıp dikkatlice açılır ve döküm çıkarılır. Kalıp tasarımına bağlı olarak fırlatma sistemi katılaşmış tekerlek göbeğinin hasara yol açmadan kalıptan dışarı itilmesi için kullanılabilir. fark basıncı Döküm sırasında uygulanan bu teknoloji, tekerlek göbeğinin yüksek boyutsal doğrulukla çıkmasını sağlar ve minimum düzeyde döküm sonrası bitirme işlemi gerektirir.

Bu aşamada tekerlek göbeği, gerekli spesifikasyonları karşıladığından emin olmak için temizleme, çapak alma veya yüzey işlemi gibi ek adımlardan geçebilir.

5. Son Muayene ve Test

Döküm kalıptan çıkarıldıktan sonra tekerlek göbeği kapsamlı bir inceleme ve teste tabi tutulur. Bu, yüzey kusurlarına yönelik görsel incelemeyi, koordinat ölçüm makineleri (CMM) kullanılarak boyutsal kontrolleri ve dayanıklılık testini içerebilir. Tekerlek poyraları gibi kritik bileşenler için, dahili kusurları kontrol etmek amacıyla ultrasonik test veya x-ışını muayenesi gibi tahribatsız muayene (NDT) yöntemleri de kullanılabilir.

Tekerlek Göbeği Diferansiyel Basınçlı Döküm Kalıplarını Kullanmanın Faydaları

Kullanımı diferansiyel basınçlı döküm kalıplar, tekerlek poyraları üretirken çok sayıda avantaj sunar. Aşağıda bazı temel faydalar verilmiştir:

Fayda	Açıklama
Yüksek Hassasiyet ve Boyutsal Doğruluk	Basınçla yönlendirilen metal akışı, karmaşık geometrilerin bile yüksek hassasiyetle dökülmesini sağlar ve son işlem ihtiyacını azaltır.
Azaltılmış Kusurlar	Kalıbın eşit şekilde doldurulması, hava cepleri, boşluklar ve büzülme gibi kusurları azaltarak daha güçlü, daha güvenilir bir tekerlek göbeği sağlar.
Daha İyi Mekanik Özellikler	Kontrollü katılaşma süreci, üstün çekme mukavemetine, yorulma direncine ve genel dayanıklılığa sahip tekerlek göbekleri ile sonuçlanır.
Artan Üretim Hızı	Basınçla yönlendirilen akış, dolum sürecini hızlandırarak geleneksel döküm yöntemlerine kıyasla çevrim sürelerini azaltır.
Uygun Maliyetli	Diferansiyel basınçlı döküm, malzeme israfını ve kusurlarını en aza indirerek daha verimli ve uygun maliyetli bir üretim süreci sunar.

Tekerlek Göbeği Diferansiyel Basınçlı Döküm Kalıplarının Uygulamaları

Diferansiyel basınçlı döküm kalıpları kullanılarak üretilen tekerlek poyraları aşağıdakiler de dahil olmak üzere çok çeşitli uygulamalarda kullanılır:

Binek Araçlar : Otomobillerde, SUV'larda ve crossover'larda günlük kullanıma yönelik hafif ve dayanıklı tekerlek poyraları.
Ticari Araçlar : Kamyonlar, otobüsler ve daha fazla güç ve performans gerektiren diğer ticari araçlar için ağır hizmet tipi tekerlek poyraları.
Yarış ve Performans Araçları : Spor otomobiller, yarış araçları ve yüksek performanslı uygulamalar için hafif, yüksek mukavemetli tekerlek poyraları.
Elektrikli Araçlar (EV'ler) : Güç veya dayanıklılıktan ödün vermeden daha hafif bileşenler gerektiren EV'ler için özel tekerlek poyraları.
